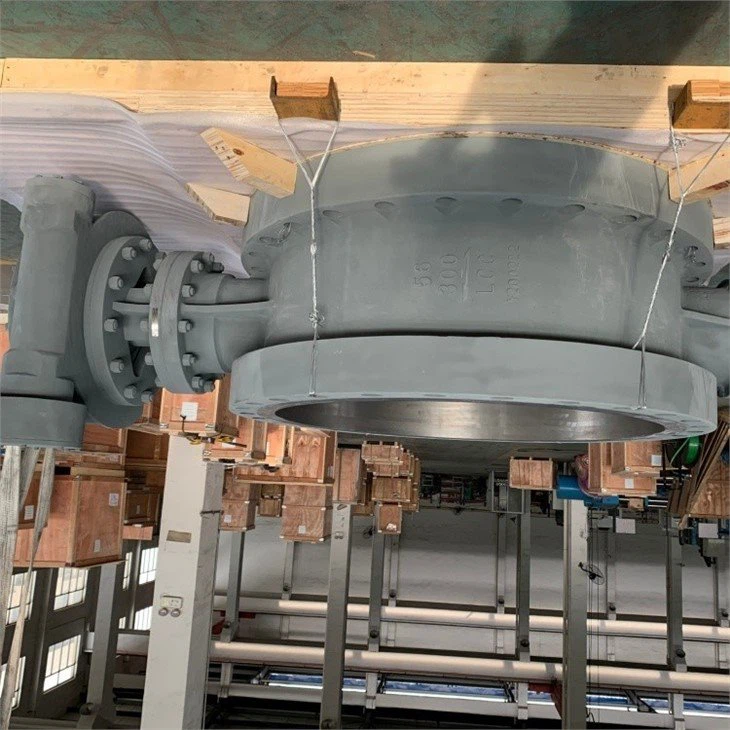

Especificación de válvula de mariposa soldada
1. Tamaño: 2"~42" (DN 50~DN 1050)
2. Presión: Clase 150~Clase 2500, PN 16~PN 420
3. Conexión final: soldada
Materiales principales
Acero fundido: WCB, WCC, WC6, WC9, LCB, LCC, CF8, CF3, CF8M, CF3M, CF8C, 4A, 5A, 6A, CN7M, CW6MC,
CW12MW,CU5MCuC,C5,C12,M35-1
Acero de aleación especial: Inconel, Hastelloy, Monel, Incoloy 825
Estándar y características de la válvula de mariposa soldada
Estándar:
1. Estándar de diseño: API 609/ASME B16.34
2. Cara a cara: ASME B16.10/API 609
3. Brida final: ASME B16.5/ASME B16.47
4. Extremos soldados a tope: ASME B16.25
5. Inspección y prueba: API 598
Características:
1. Está diseñado y fabricado con una nueva forma estructural de soldar la placa de disco de línea media y la placa de acero estructural corta. Tiene las ventajas de una estructura compacta, peso ligero, fácil instalación, pequeña resistencia al flujo, gran volumen de flujo, evitando la influencia de expansión a alta temperatura y operación conveniente
2. Sellado confiable, operación conveniente, apertura y cierre rápido.
3. Este tipo de válvula sin brida, que hace que la tubería sea elegante y se una convenientemente
4. Adopta una elasticidad de compensación triple o una configuración de sellado duro de múltiples capas, la capacidad hermética puede alcanzar un rendimiento de sellado confiable
5. El sellado del disco se puede reemplazar aflojando los pernos del anillo del disco, ahorrando el costo de la válvula.
6. Los extremos del puerto de entrada y salida de la válvula tienen un saliente anular, que favorece la absorción y difusión del calor de la soldadura de la válvula y la tubería.
4. Dispositivo de bloqueo opcional
5. Vástago extendido opcional
6. El par bajo permite un actuador compacto y una larga vida útil
7. Eje a prueba de reventones
8. Se puede seleccionar el vástago extendido
