¿Se pueden usar las válvulas de bola en un sistema de vacío?

¿Se pueden usar las válvulas de bola en un sistema de vacío?

En el ámbito de los sistemas de control de fluidos, los sistemas de vacío juegan un papel crucial en una amplia gama de industrias, desde la fabricación de semiconductores hasta el procesamiento de alimentos y la investigación científica. Uno de los componentes clave en cualquier sistema de control de fluido es la válvula, y las válvulas de bola son una opción popular debido a su simplicidad, confiabilidad y costo - efectividad. Pero la pregunta sigue siendo: ¿se pueden usar las válvulas de bola en un sistema de vacío? Como proveedor de válvulas de bola, exploraré este tema en detalle.

Comprender los sistemas de vacío

Antes de profundizar en la idoneidad de las válvulas de bola para sistemas de vacío, es esencial comprender qué es un sistema de vacío. Un sistema de vacío está diseñado para crear y mantener una presión por debajo de la presión atmosférica. Este entorno de baja presión se utiliza para diversos fines, como eliminar los gases de una cámara para evitar reacciones químicas, permitir un control preciso del flujo de fluidos o facilitar procesos como la destilación al vacío y el congelamiento.

Los sistemas de vacío se pueden clasificar en diferentes tipos en función del nivel de vacío que logran. Estos incluyen vacío áspero (desde la presión atmosférica hasta aproximadamente 1 mbar), vacío medio (de 1 mbar a 10 - 3 mbar), altos vacío (de 10 - 3 mbar a 10-7 mbar) y altos vacío ultra (por debajo de 10 - 7 mbar). Los requisitos para las válvulas en estos diferentes rangos de vacío varían significativamente.

Cómo funcionan las válvulas de bola

Las válvulas de bola son válvulas de cuarto: gire que usan un disco esférico (la bola) con un orificio en el medio para controlar el flujo de fluido. Cuando la válvula está abierta, el orificio en la pelota se alinea con la tubería, lo que permite que el fluido pase. Cuando la válvula está cerrada, la pelota se gira 90 grados, bloqueando el flujo. Las válvulas de bola son conocidas por su operación rápida de actuación, apagado apretado y caída de presión relativamente baja cuando están completamente abiertos.

Idoneidad de las válvulas de bola en sistemas de vacío

1. Aplicaciones de vacío áspero y mediano
   En aplicaciones de vacío áspero y mediano, las válvulas de bola pueden ser una opción adecuada. Para estos niveles de vacío, las principales preocupaciones son evitar la fuga de aire en el sistema y garantizar una operación confiable. Las válvulas de bola, especialmente las hechas con materiales de alta calidad y un sellado adecuado, pueden proporcionar un sello efectivo para mantener el vacío.

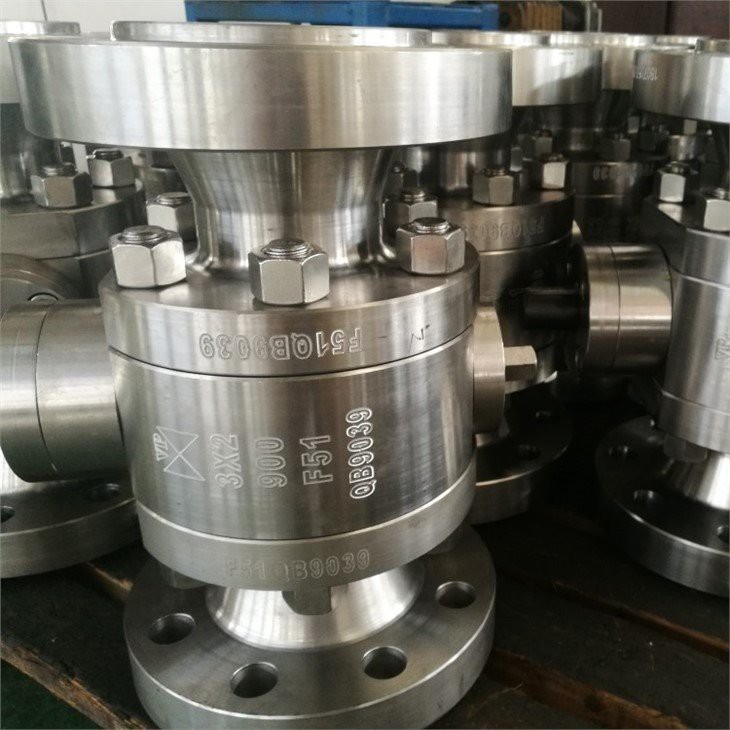

Nuestra [válvula de bola metálica] (/bola - válvula/metálica - bola - valve.html) es una excelente opción para tales aplicaciones. Estas válvulas están construidas a partir de materiales metálicos robustos, que pueden resistir los diferenciales de presión en sistemas de vacío áspero y medio. El diseño ajustado de la pelota y el asiento ayuda a minimizar la fuga, y la operación de trimestre de giro permite un control rápido y fácil del entorno de vacío.

2. Aplicaciones altas y ultra - altas vacías
   En aplicaciones altas y ultra altas de vacío, los requisitos se vuelven mucho más estrictos. En estas bajas presiones, incluso la menor fuga puede tener un impacto significativo en el rendimiento del sistema de vacío. Las válvulas de bola enfrentan algunos desafíos en estos entornos.

Uno de los principales problemas es la desgasificación. La desgasificación es la liberación de moléculas de gas desde la superficie de los materiales de la válvula en la cámara de vacío. Esto puede contaminar el vacío y dificultar el logro y mantener el nivel de vacío deseado. Además, los materiales de sellado utilizados en las válvulas de bola deben seleccionarse cuidadosamente para garantizar que tengan bajas tasas de desgasificación.

Otro desafío es el potencial de micro fugas. Incluso una pequeña brecha entre la pelota y el asiento puede provocar una fuga significativa a niveles de vacío altos y ultra altos. Sin embargo, con técnicas de fabricación avanzadas y mecanizado de alta precisión, algunas válvulas de bola, como nuestra [válvula de bola tipo trunnion] (/bola - válvula/trunnion - tipo - bola - válvula.html), se pueden diseñar para cumplir con los requisitos de aplicaciones de alta vacío. El diseño de Tunnion proporciona soporte adicional a la pelota, asegurando un sello más preciso y consistente.

Factores a considerar al usar válvulas de bola en sistemas de vacío

1. Selección de material
   La elección de materiales para válvulas de bola en sistemas de vacío es crítica. Los metales como el acero inoxidable se usan comúnmente debido a sus bajas propiedades de desgasificación, resistencia a la corrosión y resistencia mecánica. Los materiales de sellado, como los elastómeros, también deben seleccionarse cuidadosamente. Los elastómeros de fluorocarbono, por ejemplo, tienen tasas de desgasificación relativamente bajas y son adecuadas para muchas aplicaciones de vacío.
2. Diseño de válvula
   El diseño de la válvula de bola puede tener un impacto significativo en su rendimiento en un sistema de vacío. Características como el diseño del asiento, el acabado superficial de la pelota y la geometría del cuerpo de la válvula juegan un papel para garantizar un sello ajustado y minimizar la fuga. Por ejemplo, un diseño de bola flotante puede ser más adecuado para algunas aplicaciones, mientras que un diseño de bola montado en Trunnion puede proporcionar una mejor estabilidad y sellado en situaciones de alta presión o alta vacío.
3. Limpieza y ensamblaje
   La limpieza y el ensamblaje adecuados de las válvulas de bola son esenciales para aplicaciones de vacío. Cualquier contaminante en las superficies de la válvula puede contribuir a la desgasificación y la fuga. Las válvulas deben limpiarse a fondo utilizando solventes apropiados y ensamblarse en un entorno limpio para garantizar un rendimiento óptimo.

Ventajas del uso de válvulas de bola en sistemas de vacío

1. Operación rápida
   La operación de trimestre de giro de las válvulas de bola permite la apertura y el cierre rápidos, lo cual es beneficioso en los sistemas de vacío donde se pueden requerir cambios rápidos en el flujo o la presión.
2. Cerrado apretado - apagado
   Cuando se diseñan y mantiene adecuadamente, las válvulas de bola pueden proporcionar un cierre apretado, evitando la fuga de aire en el sistema de vacío. Esto es crucial para mantener el nivel de vacío deseado.
3. Costo - efectividad
   En comparación con algunos otros tipos de válvulas utilizadas en sistemas de vacío, las válvulas de bola generalmente son más efectivas. Ofrecen un buen equilibrio entre el rendimiento y el precio, lo que los convierte en una opción popular para muchas aplicaciones.

Desventajas del uso de válvulas de bola en sistemas de vacío

1. Preocupaciones de desgasificación
   Como se mencionó anteriormente, la desgasificación puede ser un problema importante, especialmente en aplicaciones altas y ultra altas de vacío. Se deben tomar precauciones especiales para minimizar la desgasificación, lo que puede aumentar el costo y la complejidad de la válvula.
2. Control de flujo limitado
   Las válvulas de bola están diseñadas principalmente para el control de activación. Si bien pueden proporcionar cierto grado de estrangulamiento, su rendimiento en términos de control de flujo preciso es limitado en comparación con otros tipos de válvulas, como las válvulas de aguja.

Estándares y certificaciones de la industria

Al usar válvulas de bola en sistemas de vacío, es importante garantizar que las válvulas cumplan con los estándares y certificaciones relevantes de la industria. Los estándares como ISO 9001 para la gestión de calidad y ASME B16.34 para el diseño y la construcción de la válvula proporcionan pautas para la fabricación y el rendimiento de las válvulas. Nuestra [válvula de bola ANSI] (/Ball - Valve/ANSI - Ball - Valve.html) está diseñada y fabricada de acuerdo con los estándares ANSI, asegurando la alta calidad y la confiabilidad en las aplicaciones de vacío.

Conclusión

En conclusión, las válvulas de bola se pueden usar en sistemas de vacío, especialmente en aplicaciones de aspiración rugosa y media. Con la selección de material, el diseño y el mantenimiento adecuados, pueden proporcionar un rendimiento confiable y apagado apretado. Sin embargo, en aplicaciones altas y ultra altas de vacío, se requiere una consideración más cuidadosa debido a problemas como la desgasificación y la fugas de micro.

Como proveedor de válvulas de bola, ofrecemos una amplia gama de válvulas de bola adecuadas para varias aplicaciones de vacío. Nuestro equipo de expertos puede ayudarlo a seleccionar la válvula correcta para sus necesidades específicas, teniendo en cuenta factores como el nivel de vacío, la velocidad de flujo y la compatibilidad de fluidos.

Si está interesado en comprar válvulas de bola para su sistema de vacío, lo invitamos a contactarnos para una discusión detallada. Nuestro experimentado equipo de ventas estará encantado de ayudarlo a encontrar la solución más adecuada para sus requisitos.

Referencias

• ASME B16.34 - Válvulas - Bendas, roscadas y de soldadura
• ISO 9001 - Sistemas de gestión de calidad - Requisitos
• Manual de tecnología de vacío, varias ediciones
